ПишувањеПредмет: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty8/4/2013, 23:53

9К35 Стрела-10 СА-13 „Gopher“

9К35 Стрела-10 СА-13 „Gopher“ 9k35mstrela10m11

9К35 Стрела-10 СА-13 е високо мобилно возило за против воздушна одбрана земја-воздух,за мала висина со краток домет,со инфра ред наведувачка боева глава со визуелно нишанење.Системот Стрела-10 бил дизајниран и произведен во 1979 година за потребите на копнените сили и силите за ПВО на советската армија.НАТО код име за ПВО системот Стрела-10 е СА-13 „Gopher“.

9К35 Стрела-10 СА-13 „Gopher“ 4262332016_0b5de86bcb_b

9К35 Стрела-10 е наследника на ПВО системот 9К31 Стрела-1 СА-9 „Gaskin“,и поради ова системот Стрела-10 може да ги користи контењерите за ракети од Стрела-1,кои се со помали димензии од контењерите за ракетниот систем Стрела-10.За разлика од својот предходник системот Стрела-1 кој бил монтиран на амфибиско борбено возило БРДМ,СА-13 е монтиран на мобилно оклопно амфибиско возило гасеничар МТ-ЛБ,кое има повеќе простор за опрема и резервни контејнери за системот Стрела-10.На 7 Септември 2007 година за прв пат била претставена верзијата 9К35М3-К „Kolchan“ монтиран на оклопно амфибиско возило БРТ-60,кој бил презентиран МАКС 2007.

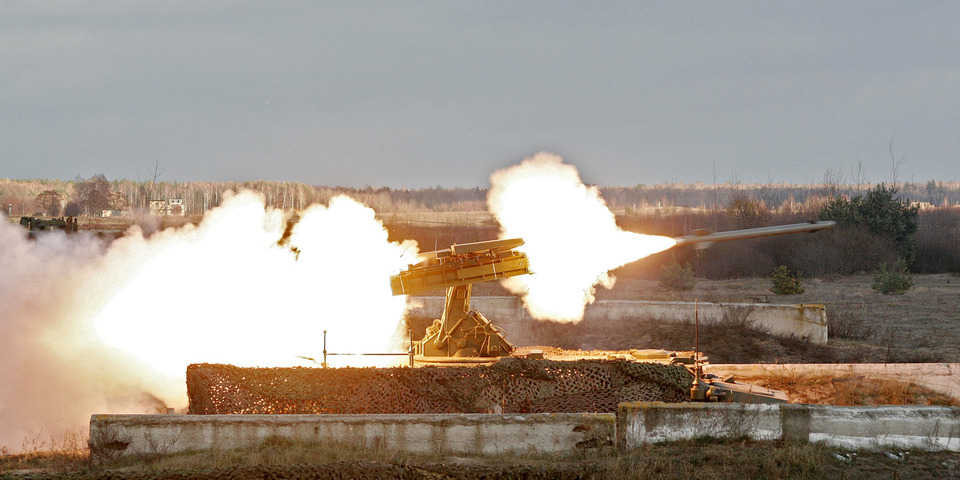

9К35 Стрела-10 СА-13 „Gopher“ 65178_85156922_4965544_large

Ракета

Системот Стрела-10 иако бил дизајниран да ја користи ракетата 9М37 тој во својот понатамошен дизајн бил пренаменен да може да ги користи двата типа на ракети односно двата типа на контењери 9М37 И 9К31(Стрела-1 СА-9 „Gaskin“).

Основни карактеристики 9М37:
Должина: 2.2м
Тежина: 40кг
Тежина на боевата глава: 3,5кг
Максимална брзина: 2маха
Минимален домет во далечина:500м
Максимален домет во далечина:5000м
Минимален домет во висина: 25м
Максимален домет во висина: 3500м
Калибар:120мм

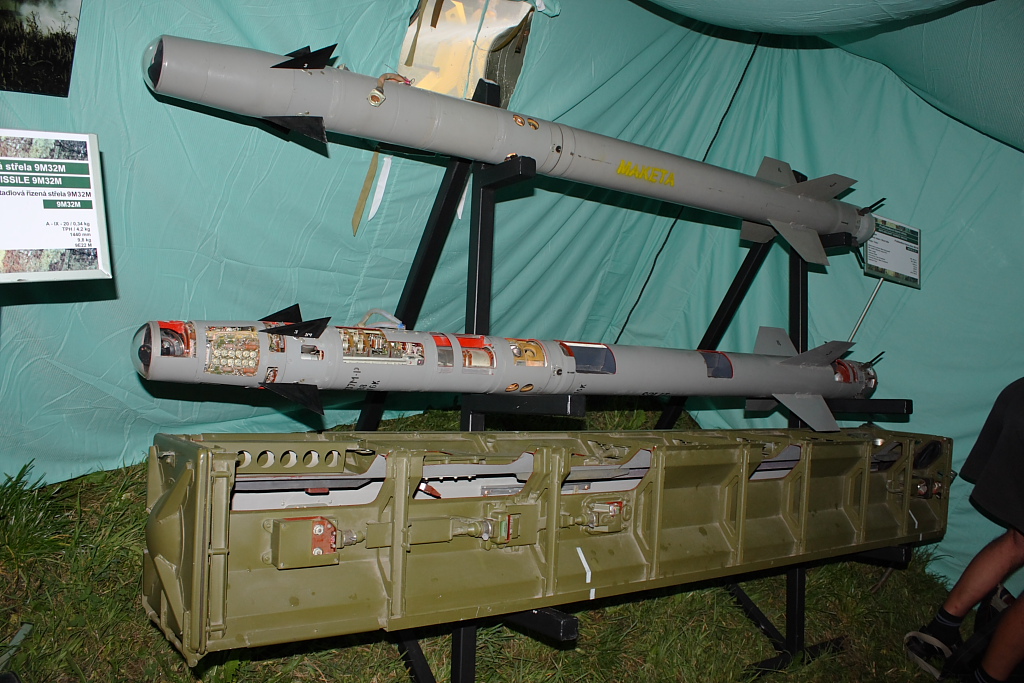

9К35 Стрела-10 СА-13 „Gopher“ 2705_44987314_9M37M_2

Чети контењери со ракети се наоѓаат на куполата од системот Стрела-10,и четири резервни контењери со ракети се наоѓаат во внатрешноста на возилото,отприлика потребно време за да се заменат празните контењери со нови е 3 минути.

9К35 Стрела-10 СА-13 „Gopher“ 76133_44466180_Dejstvo%20Save




Последната промена е направена од Momak od Gjorce на 9/4/2013, 00:26. Мислењето е променето 1 пати
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 00:21

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%284%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%285%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%287%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%289%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%2810%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%2811%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%2812%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%2813%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%2824%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_52140826_9K35%2825%29
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 00:24

Детаљи од внатрешноста...

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2814%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2816%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2817%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2818%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2819%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2820%29

9К35 Стрела-10 СА-13 „Gopher“ 113522_208563339_9K35%2821%29
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 00:30

9К35М3-К „Kolchan“...

9К35 Стрела-10 СА-13 „Gopher“ 111859_56896015_Kolcan

9К35 Стрела-10 СА-13 „Gopher“ 111859_56896015_Kolcan-2

9К35 Стрела-10 СА-13 „Gopher“ 9K35M3-K_Kolchan_-_MAKS_2007_-2
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 00:38

Еден ваков радар за нашите Стрели може...

http://sp.rian.ru/video/20120527/153856343.html
Вратете се на почетокот Go down
Зоран

Зоран


Број на мислења : 3805

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 16:21

Momak od Gjorce напиша:
Еден ваков радар за нашите Стрели може...

http://sp.rian.ru/video/20120527/153856343.html

Ако добро памтам имавме нешто вакаво од АСЕЛАН.
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 19:18

За Стрела-10?
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 19:35


9К35 Стрела-10 СА-13 „Gopher“ Strela_10m_001

9К35 Стрела-10 СА-13 „Gopher“ Strela_10m_002
Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty9/4/2013, 19:43

9К35 Стрела-10 СА-13 „Gopher“ 01prevzeti-rizenych-strel-9m37_3

9К35 Стрела-10 СА-13 „Gopher“ 02-nabijeni-protiletadlovych-raketovych-kompletu-9k35m-strela-10md_3

9К35 Стрела-10 СА-13 „Gopher“ 06-strelec-raketoveho-kompletu-9k35m-strela-10md_3

9К35 Стрела-10 СА-13 „Gopher“ 07-strelba-raketoveho-kompletu-9k35m-strela-10md_3

9К35 Стрела-10 СА-13 „Gopher“ 08--strelba-raketoveho-kompletu-9k35m-strela-10md_10

9К35 Стрела-10 СА-13 „Gopher“ 09--strelba-raketoveho-kompletu-9k35m-strela-10md_3

9К35 Стрела-10 СА-13 „Gopher“ 10-zasah-raketovym-kompletem-9k35m-strela-10md_3

9К35 Стрела-10 СА-13 „Gopher“ Strela-_1_

9К35 Стрела-10 СА-13 „Gopher“ Strela-_2_

9К35 Стрела-10 СА-13 „Gopher“ Strela-_3_


Вратете се на почетокот Go down
Momak od Gjorce

Momak od Gjorce


Број на мислења : 12354

9К35 Стрела-10 СА-13 „Gopher“ Empty
ПишувањеПредмет: Re: 9К35 Стрела-10 СА-13 „Gopher“   9К35 Стрела-10 СА-13 „Gopher“ Empty11/4/2013, 12:13

Вратете се на почетокот Go down
