ПишувањеПредмет: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty2/1/2013, 14:25

Ја отварам оваа тема поради против пешадиските и против тенковските мини, едни од најподмуклите орудија за војување, но доста ефикасни.

Ќе ја започнам темата со чистачот на мини, забележувајќи го тоа во рускиот филм „Олујна Врата„ кој е во „кантината„ .

Прогуглав и еве што пронајдов...

Импровизиран чистач на мини од страна на Чеченски терористи
Минско експлозивни средства - МЕС 45481_108061087_Zachuska
Минско експлозивни средства - МЕС 45481_108061087_Zacushka

Како работи?

Значи, се работи за тнр. пружно експлозивно полнење, односно проектилот на ракетен погон го влече пружното експлозивно полнење (пластичниот експлозив) во облик на кабел.
Во самиот проектил нема експлозив туку во него се наоѓаат само ракетните мотори кои служат да пружното експлозивно полнење, или кабелот, се постават, односно лансираат преку минираното подрачје. Значи експлозивот се наоѓат во самиот „кабел„.

Е сега, што прави кабелот...

Експлозијата на пластичниот експлозив во „кабелот„ прави премин во минското поле на начин да со експлозијата се ствара натпритисок кој ги активира мините а ширината на преминот зависи од дебелината на „кабелот„ односно експлозивното полнење.
Вратете се на почетокот Go down
SIG

SIG


Број на мислења : 6107

Минско експлозивни средства - МЕС Empty
ПишувањеПредмет: Re: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty2/1/2013, 14:29

Нешто слично, но не-импровизирано.

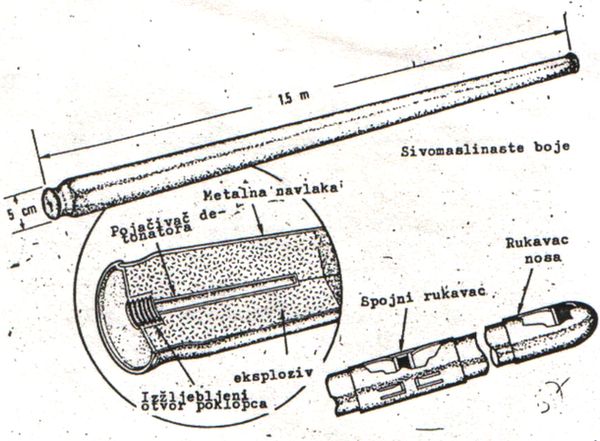

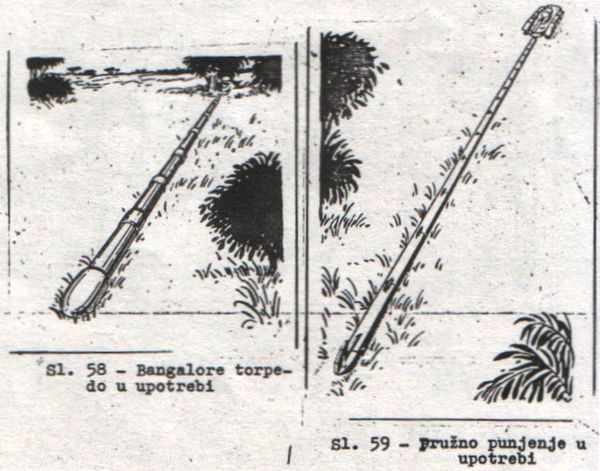

Бангалор Торпедо

Минско експлозивни средства - МЕС 2705_50027349_Bangalore-Box-2

Минско експлозивни средства - МЕС 2705_76512421_BANG2Минско експлозивни средства - МЕС 2705_76512421_BANG1

Слично нешто имало и во ЈНА (советски тип) под ознака УЗ-3Р.

Минско експлозивни средства - МЕС 2705_144524033_SWScan00061

Цитат :
UZ-3R je pružna mina izrađena od članaka. Svaki članak sastojao se od tri cevi napunjene presovanim trotilom, međusobno paralelno spojene spojnicama u obliku prizme..
Ovo pružno punjenje postavljalo se u minsko polje na tri načina:

- uz pomoć raketnih motora koji dolaze u kompletu oz ovaj tip BT
- guranjem uz pomoć tenka
- vučenjem uz pomoć tenka koji ima čistač mina

U zavisnosti pripreme ovog BT, postojale se dve varijante - UZ-3R (sa raketnim motorom) i UZ-3 (guranjem i vučenjem uz pomoć tenka)

Opis sastavnih delova iz kompleta punjenja

Osnovni članak sastoji se od tri čelične cevi međusobno spojene sa dve spojnice.
Cevi su bešavne - na prednjem i zadnjem kraju s vanjske strane imaju navoje za međusobno spajanje po dužini. Napunjene su presovanim TNT u obliku valjčastih metaka a otvori cevi su zapertlovana čelična danca koja služe da eksploziv ne ispadne i da se obezbedi hermetizacija.
Osnovni članaksa kumulativnim punjenjem i trokrakim mehanizmom (prenosnikom) namenjen je sigurnom prenošenju detonacije između članaka u pravcu glave punjenja.
Članak sa uređajem za aktiviranje punjenja ima namenu da se u njega montira uređaj za aktiviranje sa čvorom za prenošenje detonacije - čvor je u obliku trokrake zvezde.

Čelni članak i drugi članak sastoje se od istih delova kao i osnovni članci s tim što je prvi čelni članak nešto kraći i na prednjoj strani m je montirana glava. Glava je montirana uz pomoć gajki na isti način kao što se međusobno spajaju članci.
Glava punjenja predstavlja istostranu prizmu na čijoj su osnovici navarene tri cevi raspoređene isto kao cevi u članku.

Postoje dva tipa raketnih motora za BT UZ-3 i to:

- raketni čelni motor
- raketni vučni motor

po pravilu raketni motori pstavljaju se u punjenja po sledećem - čelni na prve i druge čelne članke a vučni na osnovni i članke sa kumulativnim punjenjem.
Takođe, postoji i uređaj za aktiviranje punjenja koji se sastoji od distancione kutije i upaljača sa detonatorom MD-10.
Sve ovo povezuje se kablovima - razvodni kablovi , magistralni i kabal za upravljanje.

paljenje motora za lansiranje punjenja vrši se uz pomoć električnog impulsa mašinom za paljenje mina.

Punjenje sa raketnim motorima savlađuje rovove, jame i udubljenja razne širine do 10 m. Razno žbunje, žičane prepreke i sl. ne utiču na brzinu kretanja (lansiranja) punjenja. Međutim, stabla, panjevi i krupnije kamenje i neravnine utiču na samo postavljanje (lansiranje) UZ-3.

Ako se punjenje montira u dubini, ono se na polaznu poziciju za lansiranje dovlači uz pomoć tenka. Vuča se izvodi uz pomoć čeličnog užeta koje se vezuje za glavu punjenja i na kuku za vuču tenka. Po otkačinjanju na mestu lansiranja proverava se da li je punjenje pravilno postavljeno te se priključuje mreža za paljenje.
Вратете се на почетокот Go down
SIG

SIG


Број на мислења : 6107

Минско експлозивни средства - МЕС Empty
ПишувањеПредмет: Re: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty2/1/2013, 14:30

Еве нешто интересно и помобилно.

Систем „Трал„

Минско експлозивни средства - МЕС 123381_440140056_sistem%20TRAL%201Минско експлозивни средства - МЕС 123381_440140056_sistem%20TRAL%202Минско експлозивни средства - МЕС 123381_440140056_sistem%20TRAL%203
Вратете се на почетокот Go down
SIG

SIG


Број на мислења : 6107

Минско експлозивни средства - МЕС Empty
ПишувањеПредмет: Re: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty2/1/2013, 14:31

Една страница која изобилува со илустрации и информации за разни МЕС од секакво потекло.

линк
Вратете се на почетокот Go down
Hivemind

Hivemind


Број на мислења : 52

Минско експлозивни средства - МЕС Empty
ПишувањеПредмет: Re: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty18/4/2013, 22:44

Но не и доволно за сегашната најголема закана т.н IED каде првенствено дали системот ќе уништи тенк или зграда,штаб зависи буквално од имагинацијата на креаторот, имаше случај да во база во Ирак на америте им поставиле ИЕД и тоа не ситна комерцијалона играчка како Т.Н.Т туку се помачиле па имало дури и термите но стигначл експертскиот тим и го зголемиле количеството на светлина( се мери во Ангстром) и....детонација.

За разлика од овој случај пак за време на Советско -авганистранската војна каде СУ-25 заедно со МИ-24 направија невиден растур а во една прилика жабјата нога била погодена и со стингер и 145 зрна но структуралниот интегритет издржал и авионот се вратил во матична база, имено ракетите Reye било многу лесно да се залажат додека со стингерот е малку потешко но она што овде би сакал да го спомнам се типичните заседи врз Советски сили каде што се користеле дури и до 4 мини па и повеќе на помалку од 3 квадратни метри но на пат исто така и артилериски средства посебно пропеланти па конвојот ако е 20-30 возила се поставуваат три полнења на добро пресметана дистанца па кога веќе се во колона 20 возила и кога истовремено ќе нагазат на првата и последната IED а потоа и таа на средина(често и хемикалии содржела третата за онеспособување на војската) така да тешките виозила се заглавени на пат, на терен кој не им одговара додека непријателот дејствува со минофрлачи, РПГ(наши дури) па и современиот (веќе не) систем МИЛАН кој го има и АРМ и тоа смешна цифра од 12 па повеќе чини обуката и одржувањето , значи советите и СПЕЦНАЗ се наоѓале себеси во многу тешки ситуации поради овие средства чија комструкција не е премногу тешка но не е ниту варење кафе Laughing
Вратете се на почетокот Go down
Hivemind

Hivemind


Број на мислења : 52

Минско експлозивни средства - МЕС Empty
ПишувањеПредмет: Re: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty19/4/2013, 00:02



Неможам да едитирам иако пробав би било добро модераторот да ги спои.


Иако ИЕД малкумина ги спомнаа сепак тие имаат жртви и се закана дури и за бродови бидејќи имаше и таков напад нормално треба дрвено пловило за да на радар не се покаже но еве Абрамс(со оклоп од осиромашен Ураниум плус е сендвич оклоп и ЕРА 120мм топ и




Инаку и бредли е добра опција за АРМ поради 30мм топ со јака муниција но и TOW, навистина во првата заливска војна бредли уништи исто тенкови и колку абрамс но IED


Кугар Британски кој користи ист м151 протектор како дегемон

Опција за борба??

Ова е направа ко9ја користи малку експлозив доволен да создаде млаз од вода која ги прекинува електричните кола и доста е успешен метод кај автомобил бомба иако вообичаено терористи набљудуваат но сепак мал далечински управуван робот поставува направа колку мало легенче и проблемот е решен наместо човек т.е жива сила да ризикува со жици. Истуив принцип го користат и специјални сили да создадат влез каде им одговара бидејќи вообичаено ги чекаат пред влез па има бубитрепс и поставувањето експлозив за отварање на вратата е ризично додека системов со вода за малку поголем од полициски метален штит создава за секунда отвор за напад така што непријателот е изненаден и најчесто зашеметен.

http://i.dailymail.co.uk/i/pix/2010/09/14/article-1311837-0B2DD05D000005DC-576_468x633.jpgМинско експлозивни средства - МЕС Bradely%202%20Минско експлозивни средства - МЕС Bradely%202%20Минско експлозивни средства - МЕС Cougar_Hit_By_IED
Вратете се на почетокот Go down
SIG

SIG


Број на мислења : 6107

Минско експлозивни средства - МЕС Empty
ПишувањеПредмет: Re: Минско експлозивни средства - МЕС   Минско експлозивни средства - МЕС Empty19/4/2013, 01:04

Ни МРАП ни ништо еј...масакр!
